（1）参见下图，在电磁继电器中，除电磁铁的铁芯外，必须用铁制作的部件是____（填标号）。 （2）下图是未完成的恒温箱电路图，其中R是用于加热的电热器， M是用于散热、换气的吹风机。S是温控开关，箱内温度高于设定温度时，S自动闭合；箱内温度低于没定温度时，S自动断开，电热器R和吹风机M交替工作，以保证箱内温度无明显变化，请根据要求完成电路图的连接。

题型：实验题  难度：中档

答案

（1）①和② （2）

据专家权威分析，试题“（1）参见下图，在电磁继电器中，除电磁铁的铁芯外，必须用铁制作的..”主要考查你对  电磁继电器，电路图及元件符号  等考点的理解。关于这些考点的“档案”如下：

电磁继电器电路图及元件符号

考点名称：电磁继电器

• 定义：
  电磁继电器是通过电磁铁，利用低电压、弱电流的通断，来控制高电压、强电流电路的装置。


  实质：
  电磁继电器的实质是一个由电磁铁控制的开关。

• 工作原理：
  电磁铁通电时，把衔铁吸下来，使动触点和静触点接触，工作电路闭合，电磁铁断电时，电磁铁失去磁性，弹簧把衔铁拉起来，切断工作电路。



考点名称：电路图及元件符号

• 电路图：
  用规定的符号表示电路连接情况的图叫做电路图；

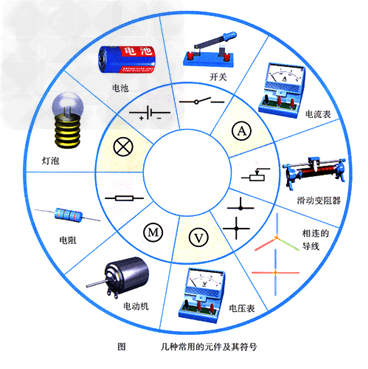

  几种常见的元件符号如下：



• 常见元器件作用：


  元件	作用	常见器件
  电源	提供电能的装置，将其他形式的能量转化为电能	干电池、蓄电池和发电机等
  用电器	用电来工作的设备，将电能转化为其他形式的能	电灯、电炉、电视机、电铃、电冰箱等
  开关	用来接通或断开电路，起控制电路的作用	拉线开关、拨动开关、闸刀开关等
  导线	将电源、用电器、开关连接起来，形成电流的通路	金属导线




•
