下列关于电磁现象的说法中正确的是()A.电磁铁是根据电流的热效应制成的B.电磁继电器是根据电流磁效应制成的C.导体在磁场中运动,就会产生感应电流D.电动机是根据磁场对通电线-物理
题文
下列关于电磁现象的说法中正确的是( )
|
答案
BD |
据专家权威分析,试题“下列关于电磁现象的说法中正确的是()A.电磁铁是根据电流的热效应..”主要考查你对 电磁继电器,电磁感应现象,直流电动机 等考点的理解。关于这些考点的“档案”如下:
电磁继电器电磁感应现象直流电动机
考点名称:电磁继电器
定义:

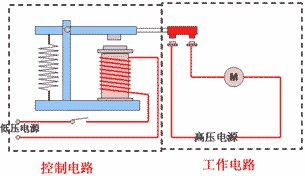

电磁继电器是通过电磁铁,利用低电压、弱电流的通断,来控制高电压、强电流电路的装置。实质:
电磁继电器的实质是一个由电磁铁控制的开关。- 工作原理:
电磁铁通电时,把衔铁吸下来,使动触点和静触点接触,工作电路闭合,电磁铁断电时,电磁铁失去磁性,弹簧把衔铁拉起来,切断工作电路。
考点名称:电磁感应现象
- 电磁感应:
定义 闭合电路的一部分导体在磁场中做切割磁感线运动时产生电流的现象称为电磁感应现象,电磁感应中产生的电流称为感应电流 产生感应电流的条件 一是“闭合电路的一部分导体”(这句话包括两层意思:①电路应该是闭合的,而不是断开的,即组成电路的各元件连接成一个电流的通路; ②要有一部分导体做切割磁感线运动,也就是说切割磁感线的导体一定是闭合电路的一部分);二是“做切割磁感线运动”,所谓切割磁感线,类似于切菜,可以是垂直切割,也可以是斜着切割,但导体运动方向不能与磁感线方向平行,可能是导体运动,也可能是磁场运动 与感应电流方向有关的因素 在电磁感应现象中,感应电流的方向跟导体切割磁感线运动的方向和磁感线方向有关,若改变导体运动方向与原运动方向相反,或将磁感线方向改为与原方向相反,则感应电流方向将与原方向相反;若导体运动方向和磁感线方向都变为和原来相反,则感应电流的方向不变 能量转化 机械能转化为电能 应用 发电机、动圈式话筒、变压器等 控制变量法研究“电磁感应”现象:
通电导体在磁场中受力的方向、感应电流的产生及方向都不只与一个因素有关,在研究通电导体在磁场中受力的方向、产生感应电流的条件及感应电流的方向与哪些因素有关时,我们都用到了控制变量思想。例如图是探究“怎样产生感应电流”的实验装置。ab是一根导体,通过导线、开关连接在灵敏电流计的两接线柱上。
(1)本实验中,如果____,我们就认为有感应电流产生。
(2)闭合开关后,若导体不动,磁铁左右水平运动,电路____感应电流(选填“有”或“无”)。
(3)小李所在实验小组想进一步探究“感应电流的大小跟哪些因素有关?”,小李猜想:“可能跟导体切割磁感线运动的快慢有关。” 请你根据图示的实验装置,帮助小李设计实验来验证她的猜想,你设计的实验做法是:__________解析:(1)有微弱的电流通过灵敏电流计,其指针就会摆动。
(2)由图知,导体不动,磁铁左右水平运动。此时也相当于导体做切割磁感线运动,会产生感应电流。
(3)本实验设计要应用控制变量法。在其他条件不变的情况下,只改变导体切割磁感线运动的速度,然后观察电流计指针的偏转程度。答案:(1)灵敏电流计的指针偏转 (2)有 (3)闭合开关,保持其他条件不变,只改变导体切割磁感线运动的速度,观察灵敏电流计的指针偏转程度
电磁感应部分涉及三个方面的知识:
一是电磁感应现象的规律。电磁感应研究的是其他形式能转化为电能的特点和规律,其核心是法拉第电磁感应定律和楞次定律。
楞次定律表述为:感应电流的磁场总是阻碍引起感应电流的磁通量的变化。即要想获得感应电流(电能)必须克服感应电流产生的安培力做功,需外界做功,将其他形式的能转化为电能。法拉第电磁感应定律是反映外界做功能力的,磁通量的变化率越大,感应电动势越大,外界做功的能力也越大。二是电路及力学知识。
主要讨论电能在电路中传输、分配,并通过用电器转化成其他形式能的特点规律。在实际应用中常常用到电路的三个规律(欧姆定律、电阻定律和焦耳定律)和力学中的牛顿定律、动量定理、动量守恒定律、动能定理和能量守恒定律等概念。三是右手定则。
右手平展,使大拇指与其余四指垂直,并且都跟手掌在一个平面内。把右手放入磁场中,若磁力线垂直进入手心(当磁感线为直线时,相当于手心面向N极),大拇指指向导线运动方向,则四指所指方向为导线中感应电流的方向。电磁学中,右手定则判断的主要是与力无关的方向。为了方便记忆,并与左手定则区分,可以记忆成:左力右电(即左手定则判断力的方向,右手定则判断电流的方向)。或者左力右感、左生力右通电。
考点名称:直流电动机
- 电动机的原理:
工作原理 直流电动机是根据通电线圈在磁场中受到力的作用而发生转动的原理制成的,它在工作时将电能转化为机械能 基本构造 直流电动机主要由两部分组成,即能够转动的线圈和固定不动的磁体。在电动机里,能够转动的部分叫转子,固定不动的部分叫定子,电动机工作时,转子在定子中飞快地转动。如图所示 能量转化 电能转化为机械能 换向器 - 最新内容
