◎ 题目

（1）如图所示，已知两只灯泡L1和L2串联，a、b、c是三个电表（电流表或电压表），在图中画出a，b，c的类型。

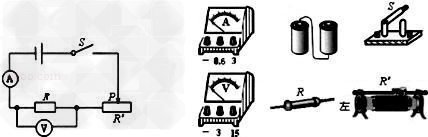

（2）如图所示是小明同学设计的测电阻只的电路图。请根据这个电路图用笔画线代替导线，将图中的元件连成电路。要求：滑动变阻器的滑片P向左移动时，电流表的示数变大。（电压表选用0～3V量程，电流表选用0～0.6A量程，导线不能交叉）

（3）学校某办公室有两盏照明日光灯，由一个开关控制，还有双孔插座一个，请画出正确的电路图（如图）。

◎ 答案

（1）电压；电流；电压。 （2） （3）

◎ 解析

“略”

◎ 知识点

    专家分析，试题“（1）如图所示，已知两只灯泡L1和L2串联，a、b、c是三个电表（电流表或电压表），在图中画出a，b，c的类型。（2）如图所示是小明同学设计的测电阻只的电路图。请根据这个电路图用笔…”主要考查了你对  【电路的连接】，【电流的测量，电流表的使用及读数方法】，【电压的测量，电压表的使用】，【家庭电路的连接】  等知识点的理解和应用能力。关于这些知识点的“档案”，你可以点击相应的链接进行查看和学习。
