◎ 题目

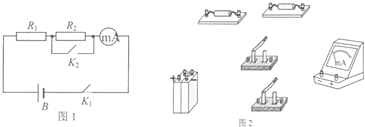

（1）利用图1所示的电路测量电流表的内阻RA．图中R1、R2为电阻，K1、K2为电键，B是电源（内阻可忽略）． ①根据图1所给出的电路原理图，在图2的实物图上连线． ②已知R1=140Ω，R2=60Ω．当电键K1闭合、K2断开时，电流表读数为6.4mA；当K1、K2均闭合时，电流表读数为8.5mA．由此可以求出RA=______Ω． （2）将弹簧的上端O点固定悬吊在铁架台上，旁边置一刻度尺，刻度尺的零刻线跟O点对齐，在弹簧的下部A处做一标记，如固定一个指针．在弹簧下端的挂钩上挂上钩码（每个钩码的质量都是50g），指针在刻度尺上指示的刻度x．逐个增加所挂钩码的个数，刻度x随挂钩上的钩码的重量F而变化，几次实验测得相应的F、x各点描绘在图中． ①请在图中描绘出x随F变化的图象． ②由图象得出弹簧的劲度系数kA=______ N/m．（结果取2位有效数字）． ③此弹簧的弹力大小F弹跟弹簧伸长△x的关系是______． ④如果将指针固定在A点的下方P处，再做出x随F变化的图象，得出弹簧的劲度系数与k相比，可能是______ A．大于kA       B．等于kA C．小于kA       D．无法确定     ⑤如果将指针固定在A点的上方Q处，再做出x随F变化的图象，得出弹簧的劲度系数与k相比，可能是______ A．大于kA       B．等于kA C．小于kA       D．无法确定．

◎ 答案

（1）①根据实验原理图连接实物图如下所示： ②根据闭合电路欧姆定律可得： 当电键K1闭合、K2断开时，E=I1（R1+RA+R2） 当K1、K2均闭合时，E=I2（R1+RA） 将数据代入解得：RA=42.8Ω 故答案为：①如上图；②42.8Ω． （2）①x随F变化的图象如下所示： ②由胡克定律：F=kx可知图象的斜率倒数表示劲度系数， 所以由图象可以解出劲度系数k= △F △x =32N/m ③弹簧的弹力大小F跟弹簧伸长量△x的关系是F=32△x．  ④如果将指针固定在A点的下方P处，弹簧的劲度系数不变，得出弹簧的劲度系数仍等于kA，故B正确． ⑤如果将指针固定在A点的上方Q处，由于选用的弹簧变短，则弹簧的劲度系数变大，得出弹簧的劲度系数与kA相比，要大于kA，故A正确． 故答案为：①见上图；②32，③F=32△x，④B，⑤A．

◎ 解析

“略”

◎ 知识点

    专家分析，试题“（1）利用图1所示的电路测量电流表的内阻RA．图中R1、R2为电阻，K1、K2为电键，B是电源（内阻可忽略）．①根据图1所给出的电路原理图，在图2的实物图上连线．②已知R1=140Ω，R2=60Ω．当…”主要考查了你对  【实验：探究弹力与弹簧伸长的关系】，【实验：伏安法测电阻】  等知识点的理解和应用能力。关于这些知识点的“档案”，你可以点击相应的链接进行查看和学习。
