◎ 题目

实验室有如下器材： 仪器 数量和规格 定值电阻R0 一只：阻值为25Ω左右 滑动变阻器R1 一只：总阻值40Ω 小量程电流表A 相同两块：量程100mA，内阻未知 电压表V 相同两块：量程3V，内阻未知 直流电源 一个：电动势约为4V，内阻约为5Ω 开关 一个：单刀单掷 导线 若干 （1）为了测量定值电阻的阻值及两表的内阻，某同学设计了如图（甲）所示的电路．在某次测量中电压V1、V2的示数分别为1.20V、1.45V；电流表A1、A2的示数为48.0mA、50.0mA，则定值电阻的阻值R0=______Ω；电流表的内阻RA=______Ω；电压表的内阻RV=______Ω． （2）为了进一步较精确测定电源的电动势和内阻，从电表中选出一块电压表和一块电流表，结合其它器材，测出多组U和I的值，作出U-I图线，再由图线测出电源的电动势和内阻．请设计出电路图，画在图乙中的方框内．

◎ 答案

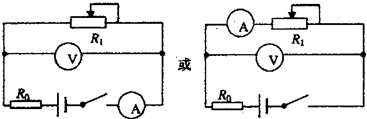

（1）根据题意A2两端的电压为：U2-U1， 由于电流表内阻相同，因此其内阻为： RA= U2-U1 I2 =5Ω 流过V1的电流为：I2-I1 因此其电阻为：RV= U1 I2-I1 =600Ω R0+RA= U1 I1 =25Ω 故R0=20Ω． 故答案为：20，5，600． （2）由于电压表和电流表的内阻以及知道，因此采用电流表内外接法均可精确测定电源的电动势和内阻，故具体电路图如下所示：

◎ 解析

“略”
