◎ 题目

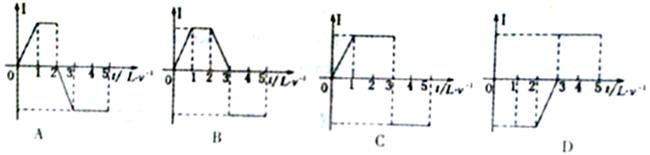

如图所示，图中两条平行虚线间存有匀强磁场，虚线间的距离为2L，磁场方向垂直纸面向里．abcd是位于纸面内的梯形线圈，ad与bc间的距离也为2L且相互垂直，bc边长为2L，t=0时刻，c点与磁场区域左边界重合．现使线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域．取沿a→b→c→d→a方向的感应电流为正，则在线圈穿过磁场区域的过程中，感应电流I随时间t变化的关系图线可能是（　　）

◎ 答案

B

◎ 解析

试题分析：据题意，梯形线框向右运动过程中，cd边在切割磁场，产生的电流方向为逆时针，与正方向一致，在第一个过程中电流大小为：，选项D错误；当cd边全部进入磁场后，在第二个过程中，线框产生的电流为：；当cd边出磁场后，在第三个过程中，线框产生的感应电流为： ；在第四个过程中，cd边全部离开磁场，ab边进入，但产生电流顺时针，电流大小为：，故选项B正确而选项AC错误。
